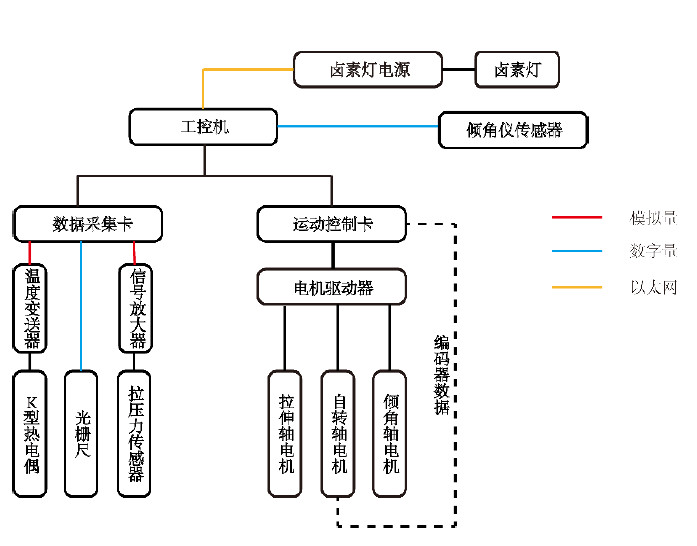

50KN高溫拉力試驗機信號檢測主要由傳感器及其放大器、光柵尺、熱電偶及其對應的溫度變送器模轉模模塊、傾角儀傳感器等幾部分組成。系統的傳動系統主要由運動控制卡來驅動伺服電機來實現，信號采集則是通過2817數據卡的串行接口與工控機通訊采集，鹵素?zé)舻募訜峁δ苡煽刂平缑嫦掳l(fā)數據，經由以太網控制鹵素?zé)綦娫磥?lái)實現功能。下圖為電控單元的控制原理圖。
  測試軟件由labview編寫，高溫拉力試驗機軟件主要包括三個功能模塊：溫度加載模塊、拉伸加載模塊以及結果處理模塊。溫度加載模塊主要用來顯示試件溫度加載曲線，預設鹵素?zé)綦娫磪?shù)，以及實現溫度閉環控制功能；拉壓加載模塊主要用來記錄材料測試的力-時間曲線，位移-時間曲線，實現拉伸壓縮位移設定、自轉目標角度設定、傾角目標角度設定、附加力清零、形變清零功能，以及顯示各相關參數實際變化值；結果處理模塊主要用來對測試得到的數據進行后處理，包括曲線擬合，生成對應材料的應力應變曲線，獲得材料的相關力學參數等功能。
